在數控銑床進行編程操作時，為了能夠更加清晰的描述機床的運動形式，數控銑床的坐標系和運動方向已經有了標準化的規定。

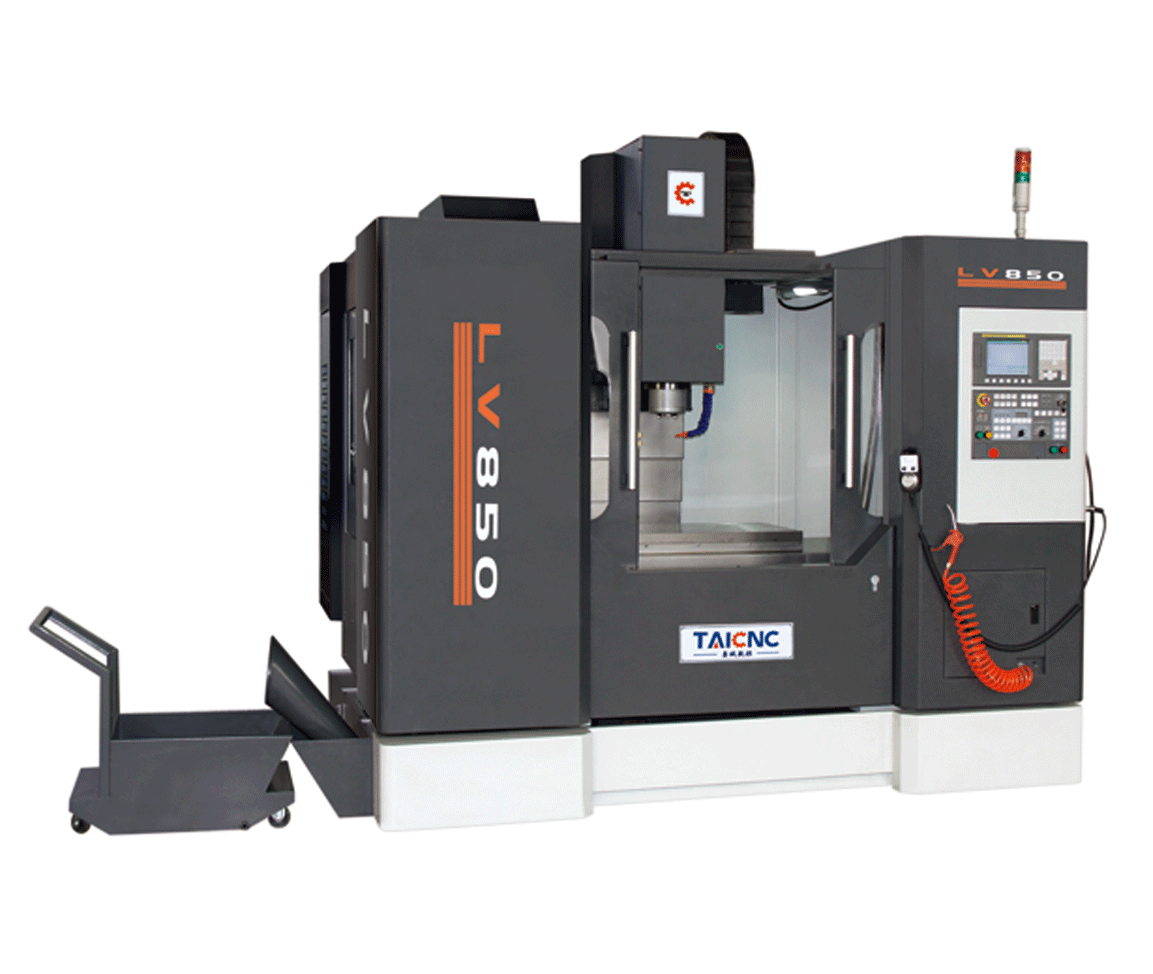

VMC850

一、數控銑床相對運動的規定

為了能夠讓編程人員在不考慮機床上工件和刀具具體運動狀態下，按照零件圖紙確定加工過程。另外規定，永遠假設刀具相對與靜止的工件坐標系運動。

二、設備坐標系規定

在數控銑床上加工零部件，機床的運行是由數控系統發出指令來進行控制的，為了能夠確保機床運動的位移和運動方向，這個坐標系叫做校準坐標系。數控銑床坐標系采用右手笛卡爾坐標系。

三、數控銑床運動方向的規定

數控銑床工件加工的運動方向能夠顯示出刀具與工件之間距離的方向。其中Z坐標是機床的運動由傳遞切削力的主軸決定，即平行與主軸軸線的坐標為Z坐標。

X坐標一般平行于工件的裝夾表面。一般是水平的。這是刀具或工件定位平面內運動的主要運行坐標 。Y坐標是垂直于X軸和Z軸的坐標。附加坐標系，如果在基本的直角坐標軸X，Y，Z之外，還有區別于這三個坐標的其他坐標，則附加的直角坐標系指定為U,V,W和P,Q,R這種方式。
